分时分区控制系统由监控中心、分时分区控制箱、电动调节阀、温度变送器、以及室外温度传感器等组成。
为了实现对公共建筑的分时分区控制,需在每栋楼的回水管上加装一个电动调节阀,并加装温度变送器、及其他配套仪表,所有设备信号传输到一个就地控制箱上。就地控制箱对阀门自动控制,可将采集的温度、阀门开度等信号上传至监控中心,可实现远程操作。
监控中心负责采集管网的温度、阀门开启度等参数,并向控制箱下达阀门开启度的控制指令。
1分时分区系统简介
我公司分时分区控制系统可根据建筑物用热时间和用热区域的差异,进行分时段、分区域控制,如工作时间工作区域正常供热,非工作时间非工作区域只进行执守供热,防止管道冻裂。该系统自动化程度高,可广泛应用于分时段供暖建筑区域。
在安装分时分温控制系统前,按照传统的供热方式,若不加人工干预,一天24小时之内的室内温度基本不变,且室内平均温度处于较高水平,在夜间无人时段或者睡眠时段,有很大一部分热能被浪费,如上图中的黑色曲线;若加以人工干预,则室内平均温度呈较大波动变化,如上图中红色曲线,降低了用户的舒适度的同时,没有合理解决夜间能源浪费问题。安装分时分温控制系统后,绿色曲线为建筑恒温控制情况下室内温度变化曲线,蓝色曲线为公共建筑夜间防冻降温曲线,上图中蓝色曲线与绿色直线包围的范围为节能空间,可见其节能空间极其可观。

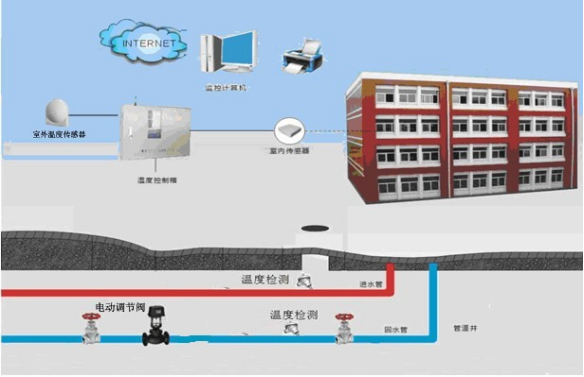

在节假日或者晚上10点之后,办公区无人时,监控中心将预先设定的控制指令,通过电台无线网络,下载到电动调节阀的控制器内,在保证室内管网不冻的前提下,减小电动调节阀的阀门开度,从而降低热水介质的流量,减少该建筑物的热量输入;同时管网的温度、阀门开启度等参数也可通过控制箱上传至监控中心,利用这些监控参数,适量调节换热站的换热量和循环泵的运行频率以及其他设备的工作状态,使得供应热量与热负荷需求的热量达到最优匹配,这样既保证了供热质量,又节约了热能和电能。具体方案示意图如下图所示:
①通过控制电动调节阀的开度来控制建筑的供暖量,可以完全杜绝夜间热浪费的问题;
②电动调节阀可灵活实现远程控制和本地控制两种控制功能,即使在无线网络瘫痪时,也可实现就地手动控制,不影响整个供暖系统的优化运行;
学校宿舍其使用性质与住宅有较大区别,上课、节假日期间建筑物内无人,室内温度保持在18度以上显然存在极大浪费。在对不同性质的建筑进行深入的控制策略分析基础上,我公司在全国集中供热领域首次提出楼栋控制的解决方案,可以最大限度的实现供热量的精确控制,做到系统最优化节能运行。
学校公寓控制运行模式可以分为工作日、周末、节假日三种,同时每天24小时可以设置成不同的时间段,通过与热量控制或者温度控制模式相结合可以满足建筑物的任何使用习惯,达到所供给热量或温度的精确调节。
分时分区控制系统可根据建筑物用热时间和用热区域的差异,进行分时段、分区域控制,如工作时间工作区域正常供热,非工作时间非工作区域只进行执守供热,防止管道冻裂。该系统自动化程度高,可广泛应用于分时段供暖建筑区域。
控制原理:
在中午11点~14点或者晚上12点~凌晨5点,增大电动调节阀的阀门开度,保证供暖需求;在学生工作日上课期间低温防冻供暖;同时管网的温度、流量、阀门开启度等参数也可通过控制箱上传至监控中心,利用这些监控参数,监控中心可调节供暖系统内其它设备的工作状态,使得供暖量与用热量达到最优匹配。
1. 产品外观
产品材质:镀漆铁皮柜,厚度1mm
产品尺寸:300mm*200mm*100mm
产品重量:2.5kg
安装方式:壁挂式安装,距离配电柜≥1.5m
适用场合:单栋楼宇、供暖步调一致的区域
工作环境:湿度≤70%,温度-20~40℃,低粉尘,低电磁干扰,无振动
2. 产品硬件及IO信息
提供24VAC电源
支持modbus通讯
可通过电台通讯方式与上位机通讯
3. 供电方式
控制柜需外接AC220V电源;
控制柜内部可提供AC24V电源供执行器驱动电机;
4. 工作原理
在一个学校供热系统中,一般既有24小时连续变温供热的用户(如公寓楼),又有间歇性供热的用户(如教学楼),由于两种供热需求不同的用户共存于一个供热管网系统中,使得24小时连续供暖用户连续高无供暖与间歇性供热用户不得不在夜间也进行无效供暖,造成了很大的能源浪费。
耐威科得楼宇分时分温控制系统根据用户不同时间段对室内温度(或者回水温度)的不同要求,通过对电动调节阀门进行调节,进而改变用户的循环水流量,达到精确调节用户室内温度(或者回水温度),即按需供热的目的。

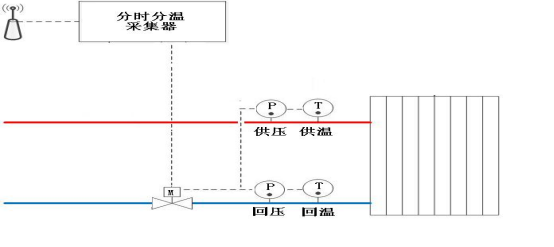

工作原理图如下:
上图所示控制器,控制一台电动调节阀,适用于一套管路的建筑。对于二、三套管路的系统,控制器控制三台电动阀,安装方式与上图相似。
5. 功能简介
1.7寸彩色触摸屏人机对话界面,真彩色,屏幕分辨率800*480,交流环境友好,操作简单;
2.具有控制室温和控制水温两种控制方式;
3.可以分时段控制室温或者水温,时间段可以按照年月日划分、按照一天24小时划分、按照周六日划分;
4.具有低温保护功能,当室内温度低于下限或者回水温度低于下限时,阀门开度增大,加大供热量,直到温度恢复正常;
5.具有历史报表查看功能;
6.具有历史曲线调阅功能;
7.具有数据超上下限报警功能;
8.具有传感器偏差修正功能,减少现场工作量;
9.具有阀门自动控制和手动控制功能;
10.具有管理员、操作员、负责人三级操作权限,防止越权操作而导致供热事故;
11.有数据断电保持功能,控制器断电重启后无需再次设定运行参数;
12.支持数据远程监控,具有远程通信端口;
13.支持modbus标准协议,具有开放端口,支持TCPIP/485通讯。
V型物联网智能平衡阀是一款集数据采集、控制、信号传输为一体的高端全自动水力平衡阀,其内置控制与运算单元、采集单元、执行单元、通讯单元(各种通讯方式可选),执行器支持多种控制模式:回温控制、温差控制、回压控制、压差控制、室温控制、流量控制、分时段控制等,用户只需设定相关数据参数(如:回水温度、供回水温差、供回水压差、阀门开度或时段参数),其即可实现自行的监测与控制操作,大大节省了人工成本。V型物联网智能平衡阀的V型阀芯拥有很好的线性及等比例调节能力,更好的达到控制效果;连接方式法兰连接与焊接可选。
V型物联网智能平衡阀一般安装在单元或楼栋,可以根据现场要求选择通讯方式,不同通讯方式只需要更换对应的拓展模块,更方便的解决了不同安装环境的通讯需求。
通讯方式:
主板自带Modbus-RTU/M-BUS,NB(可选)
主要参数
² 执行器防水等级:IP68
² 压力等级PN16
² 供电方式:DC24V或电池供电(太阳能板补充供电)
² 物联网智能调节阀具有防拆卸铅封功能,阀体执行器为分体式、可拆装。
² 执行器具有直观的液晶屏显示,阀门面板上具有液晶面板显示,可以直观地显示阀门工作模式、阀号、故障信息、实时开度、阀门编码,供水温度,回水温度及运行状态显示等信息。
² 输出力矩:50Nm 功率:功耗低仅1W(仅当阀门启、闭时) 动作时间:120S
² 物联智能调节阀电动执行器采用合金金属减速齿轮制成,保证足够的机械寿命和扭矩输出,输出扭矩大(是阀门扭矩3倍以上),保证阀门的可靠运行
² 规格:DN25~DN200
² 执行器上壳材质燃烧等级:B级 执行器下壳材质:压铸铝(保证有足够的机械强度)
² 介质:冷、热水及60%乙二醇
² 介质温度:2℃—120℃
² 环境温度:-20°C〜55°C
² 环境湿度:W95%RH
² 关断压差:0.6MPa~1.0MPa
² 引线长度:30~50cm
² 阀体:阀体材质:碳钢 阀芯阀杆:304不锈钢;阀体表面做相应的防锈处理。
² 密封:橡胶软密封
² 连接方式:法兰连接
阀芯:V型304不锈钢阀芯,具有流通能力大,阻力小,流量调节特性好等特点.在保证足够的机械寿命和耐腐蚀、耐结垢特性的同时,还能保证其流量调节的特性。具备全开度时的低阻力特性。
² 物联网智能调节阀执行器具有开关极限限位,保证现场正常控制。安全的防堵转功能,当有异物进入阀体或者由于污垢堵转后,阀门会自动切断供电电流,防止烧坏电机。电机具有电气限位、机械限位、过热保护、过载保护等保护措施。
² 物联智能调节阀具有大于十万次开关寿命。
² 现场阀门参数调试装置:手抄器、手机蓝牙APP、可用专用工具机械手动控制
² 高可靠性:控制阀门及执行器使用寿命长,稳定可靠。断电后保持原位,供电不自检等功能
² 引线:传统产品是引线从侧面输出,现在引线从底座下出,以防渗水
² 测温精度:执行器测温采用PT1000热电阻,安装方便测温精度高。
² 物联智能调节阀在断电的情况下保持原位;当通讯中断或者执行机构不能正常动作时,执行器报警并把报警信息发送给控制器及上位平台。
² 物联智能调节阀执行器具有权威部门出具的CE认证报告。
² 电池供电型如控制装置所处位置信号弱,免费提供外接天线
² 噪声:阀门动作时产生噪声不超过50分贝。
